Formy rozdmuchowe – projektowanie i produkcja

Co to są formy rozdmuchowe i jak działają?

Formy rozdmuchowe to narzędzia stosowane w technologii formowania z rozdmuchem (ang. blow molding), która pozwala wytwarzać puste w środku elementy z tworzyw sztucznych. Proces polega na umieszczeniu rozgrzanej rurki z tworzywa (tzw. parisonu) wewnątrz formy, a następnie nadmuchaniu jej sprężonym powietrzem – tworzywo przyjmuje kształt gniazda formy, schładza się i zostaje wyjęte jako gotowy wyrób.

W zależności od metody wytwarzania parisonu wyróżnia się kilka wariantów technologii: wytłaczanie z rozdmuchem (EBM) – najczęściej spotykane w produkcji opakowań HDPE i PP, wtrysk z rozdmuchem (IBM) stosowany przy mniejszych pojemnościach i wyższej precyzji, oraz wtrysk z rozciąganiem i rozdmuchem (ISBM/SBM) wykorzystywany głównie do butelek PET.

W InfoTech CNC wykonujemy przede wszystkim formy do technologii EBM, która dominuje w produkcji butelek, kanistrów, pojemników i opakowań przemysłowych z polietylenu (HDPE), polipropylenu (PP) i kopolimeru PET-G.

Jakie formy rozdmuchowe wykonujemy?

Produkcja form rozdmuchowych w naszej narzędziowni obejmuje pełen zakres narzędzi dostosowanych do różnych typów maszyn rozdmuchowych i rodzajów wyrobów. Wykonujemy formy jednogniazdowe i wielogniazdowe, górnorozdmuchowe i dolnorozdmuchowe, a także formy z doprowadzeniem powietrza przez igłę wewnątrz formy.

Formy rozdmuchowe na butelki

Butelki to zdecydowanie najpowszechniejsze wyroby produkowane metodą rozdmuchu. Wykonujemy formy rozdmuchowe na butelki o pojemnościach od kilkudziesięciu mililitrów do kilku litrów, przeznaczone dla przemysłu spożywczego (woda, soki, mleko, oleje), kosmetycznego (szampony, balsamy, płyny) oraz chemicznego (środki czystości, detergenty).

Każda forma na butelki jest projektowana z uwzględnieniem wymagań dotyczących pól etykietowych, zdobień i tekstur powierzchni, a także parametrów maszyny, na której będzie pracować. Dobieramy materiały i konstrukcję gniazda tak, aby zapewnić wysoką jakość powierzchni formującej i powtarzalność detali w długich seriach produkcyjnych.

Formy rozdmuchowe na kanistry

Kanistry i opakowania wielkogabarytowe to drugi kluczowy obszar naszej specjalizacji. Wykonujemy formy rozdmuchowe na kanistry o pojemnościach od 1 do kilkunastu litrów, stosowane do pakowania olejów silnikowych, płynów technicznych, nawozów, środków ochrony roślin i produktów chemii gospodarczej.

Konstrukcja formy na kanister wymaga szczególnej uwagi w zakresie równomierności grubości ścianek, wytrzymałości mechanicznej gotowego wyrobu i szczelności zamknięcia. Projektujemy formy z uwzględnieniem tych wymagań, dobierając odpowiedni układ chłodzenia i geometrię gniazda.

Formy na słoiki, pojemniki i wyroby specjalne

Oprócz standardowych butelek i kanistrów realizujemy również projekty specjalne – formy do słoików z szerokim otworem, pojemników technicznych, elementów wyposażenia i innych wyrobów produkowanych metodą rozdmuchu z tworzyw HDPE, PP i PET-G. Każde zlecenie traktujemy indywidualnie – jeśli masz nietypowy projekt, skontaktuj się z nami, a ocenimy możliwość jego realizacji.

Projektowanie form rozdmuchowych

Poprawne projektowanie form rozdmuchowych to fundament całego procesu – nawet najlepsza obróbka CNC nie zrekompensuje błędów konstrukcyjnych. Dlatego w InfoTech CNC przywiązujemy szczególną wagę do etapu projektowego i realizujemy go z wykorzystaniem profesjonalnego oprogramowania CAD/CAM w środowisku 3D.

Jak wygląda proces projektowania?

Każdy projekt formy rozpoczynamy od dokładnej analizy wymagań klienta. Potrzebujemy informacji o docelowym wyrobie (kształt, pojemność, materiał), typie i parametrach maszyny rozdmuchowej oraz planowanej wielkości serii produkcyjnej. Na tej podstawie opracowujemy koncepcję formy.

Kolejny etap to stworzenie pełnego modelu 3D formy z uwzględnieniem gniazda formującego, układu chłodzenia, systemu odpowietrzania, podziału formy i elementów montażowych dopasowanych do maszyny klienta. Model 3D pozwala na weryfikację projektu jeszcze przed rozpoczęciem obróbki – klient widzi dokładnie, jak będzie wyglądał gotowy wyrób i może wprowadzić korekty bez ponoszenia kosztów produkcji.

Na życzenie klienta możemy również zaprojektować kształt samego opakowania od podstaw, uwzględniając aspekty estetyczne, funkcjonalne (ergonomia, stabilność na półce, pole etykietowe) i technologiczne (wykonalność w formie, optymalizacja grubości ścianek, minimalizacja odpadów).

Produkcja form rozdmuchowych – technologia i materiały

Budowa form do tworzyw sztucznych to wieloetapowy proces, który wymaga precyzji rzędu setnych części milimetra. W InfoTech CNC dysponujemy nowoczesnym parkiem maszynowym wyposażonym w wieloosiowe obrabiarki CNC, elektrodrążarki wgłębne i drutowe oraz maszyny manualne, dzięki czemu realizujemy komplet operacji obróbkowych we własnym zakładzie.

Etapy produkcji formy

Proces wytwarzania formy rozdmuchowej w naszej narzędziowni obejmuje następujące etapy:

1. Przygotowanie materiału – dobór i zamówienie odpowiedniego gatunku stali narzędziowej, aluminium lub stopu specjalnego w wymiarach dostosowanych do projektu. Rodzaj materiału zależy od planowanej wielkości serii: aluminium sprawdza się w krótkich i średnich seriach (lżejsze, szybsza obróbka), a stal narzędziowa zapewnia trwałość w produkcji wielkoseryjnej.

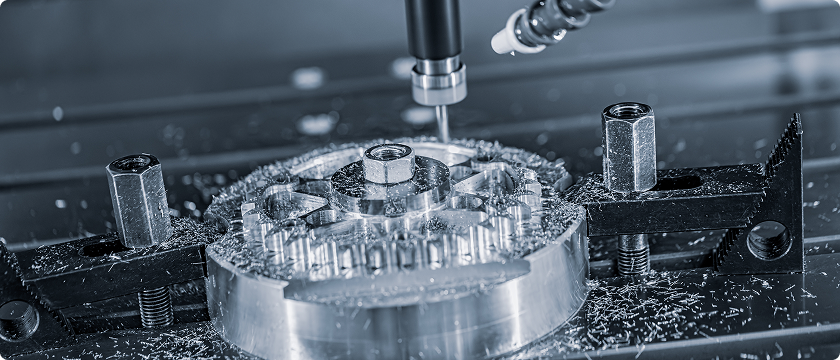

2. Obróbka zgrubna i wykańczająca – frezowanie CNC gniazda formującego na obrabiarkach wieloosiowych, toczenie elementów cylindrycznych, elektrodrążenie trudnodostępnych powierzchni i detali o skomplikowanej geometrii. Obrabiarki numeryczne zapewniają powtarzalność i dokładność wymiarową na poziomie ±0,01 mm.
3. Polerowanie i obróbka powierzchni – technologia rozdmuchu wymaga wyjątkowo gładkich powierzchni formujących, ponieważ każda niedoskonałość przenosi się na gotowy wyrób. Powierzchnie gniazda polerujemy do wymaganej klasy gładkości, a na życzenie klienta wykonujemy również tekstury, zdobienia i grawerunki.
4. Montaż i dopasowanie – składanie wszystkich elementów formy: gniazd, prowadnic, elementów chłodzenia, systemu odpowietrzania i elementów montażowych. Na tym etapie weryfikujemy dopasowanie wszystkich komponentów i zgodność z dokumentacją.
5. Kontrola wymiarowa i testy – każda forma przechodzi kontrolę wymiarową przed przekazaniem klientowi. Na życzenie uczestniczymy również w testach produkcyjnych na maszynie klienta i wprowadzamy ewentualne korekty.

Materiały stosowane w budowie form

Wybór materiału formy ma bezpośredni wpływ na jej trwałość, jakość powierzchni wyrobu i koszt wykonania. Stosujemy przede wszystkim stale narzędziowe (wysoka trwałość, możliwość regeneracji, odporność na zużycie), aluminium i jego stopy (lekkość, szybsza obróbka, bardzo dobra przewodność cieplna skracająca czas cyklu) oraz materiały specjalne jak mosiądz czy wkładki z kompozytów – w miejscach wymagających szczególnych właściwości termicznych lub ślizgowych.

Łączenie różnych materiałów w jednej formie pozwala uzyskać optymalny kompromis między trwałością narzędzia, jakością powierzchni gotowego wyrobu i ekonomiką produkcji.

Układ chłodzenia – klucz do wydajnej produkcji

Wydajność produkcji opakowań metodą rozdmuchu zależy w dużej mierze od czasu cyklu, a ten z kolei jest determinowany przez szybkość chłodzenia wyrobu w formie. Dlatego każda nasza forma wyposażona jest w indywidualnie zaprojektowany układ chłodzenia, dostosowany do gabarytów i masy produkowanego wyrobu.

Prawidłowo zaprojektowane kanały chłodzące zapewniają równomierny odbiór ciepła z całej powierzchni formującej, co przekłada się na stabilność wymiarową wyrobu, brak deformacji i skrócenie czasu cyklu. Przy projektowaniu układu chłodzenia uwzględniamy typ tworzywa, temperaturę przetwórstwa, grubość ścianek wyrobu i wydajność systemu chłodzenia maszyny klienta.

Regeneracja form rozdmuchowych

Formy rozdmuchowe to narzędzia o ograniczonej żywotności – po wielu tysiącach cykli produkcyjnych powierzchnie formujące ulegają zużyciu, pojawiają się rysy, ubytki materiału i pogorszenie jakości wyrobów. Zanim zdecydujesz się na budowę nowej formy, warto rozważyć regenerację form rozdmuchowych – usługę, która pozwala przywrócić narzędziu pełną sprawność za ułamek kosztu nowego narzędzia.

Co obejmuje regeneracja?

W zależności od stanu formy regeneracja może obejmować naprawę i polerowanie powierzchni formujących, korektę wymiarową gniazda, wymianę zużytych elementów (prowadnice, tuleje, elementy chłodzenia), modernizację układu chłodzenia lub odpowietrzania, a także dorobienie części zapasowych, które klient może wymieniać samodzielnie w ramach bieżącej konserwacji.

Każdą formę do regeneracji oceniamy indywidualnie – po oględzinach i pomiarach przedstawiamy klientowi zakres prac i kosztorys, dzięki czemu może podjąć świadomą decyzję o opłacalności regeneracji w porównaniu z budową nowego narzędzia.

Kiedy regeneracja się opłaca?

Regeneracja jest ekonomicznie uzasadniona, gdy konstrukcja formy jest sprawna, a zużyciu uległy jedynie powierzchnie formujące lub pojedyncze elementy eksploatacyjne. Jest to też dobre rozwiązanie, gdy klient potrzebuje szybko przywrócić produkcję – regeneracja trwa zazwyczaj krócej niż budowa nowej formy od podstaw.

Dopasowanie formy do maszyny klienta

Istotną cechą naszego podejścia jest to, że każdą formę projektujemy i wykonujemy z myślą o konkretnej maszynie klienta. Nie ma znaczenia, czy jest to maszyna naszej konstrukcji, czy urządzenie innego producenta – dopasowujemy elementy montażowe, wymiary płyt, rozstaw kolumn i przyłącza chłodzenia do parametrów technicznych konkretnej rozdmuchiwarki.

Dzięki temu klient otrzymuje narzędzie gotowe do montażu i uruchomienia produkcji bez konieczności dodatkowych adaptacji. Na życzenie pomagamy również w montażu formy i uczestniczymy w rozruchu produkcji.

Dla jakich branż wykonujemy formy?

Nasze formy rozdmuchowe trafiają do producentów opakowań obsługujących szerokie spektrum branż: przemysł spożywczy (butelki na wodę, napoje, soki, oleje, mleko), przemysł kosmetyczny (opakowania na szampony, balsamy, kremy, płyny), przemysł chemiczny (kanistry na środki czystości, nawozy, pestycydy, płyny techniczne), przemysł farmaceutyczny (pojemniki na preparaty płynne, suplementy) oraz sektor techniczny (pojemniki, zbiorniki, elementy wyposażenia).

Dlaczego warto wybrać InfoTech CNC?

InfoTech CNC to narzędziownia z wieloletnim doświadczeniem w budowie form i oprzyrządowania dla przemysłu przetwórstwa tworzyw sztucznych. Współpracując z nami, zyskujesz:

• Kompleksową realizację – projektowanie, produkcja, testy i serwis form w jednym miejscu, bez konieczności koordynowania wielu podwykonawców.
• Indywidualne podejście – każda forma jest dopasowana do maszyny klienta, specyfiki wyrobu i planowanej wielkości serii.
• Nowoczesny park maszynowy – wieloosiowe obrabiarki CNC, elektrodrążarki i maszyny manualne zapewniają precyzję i elastyczność realizacji.
• Doświadczoną kadrę – nasi specjaliści od lat pracują z formami rozdmuchowymi i doskonale znają specyfikę tej technologii.
• Regenerację i serwis – nie kończymy współpracy na dostarczeniu formy. Oferujemy regenerację, dorabianie części zapasowych i wsparcie techniczne.
• Lokalizację – działamy w okolicach Warszawy, co ułatwia logistykę i osobiste spotkania z klientami z centralnej Polski.

Masz projekt do wyceny lub pytanie o możliwości realizacji? Skontaktuj się z nami – przygotujemy indywidualną ofertę. Nasze dotychczasowe realizacje możesz zobaczyć w galerii.

Ile trwa produkcja formy rozdmuchowej?

Czas realizacji zależy od stopnia skomplikowania projektu, wielkości formy i liczby gniazd. Proste formy jednogniazdowe możemy wykonać w ciągu kilku tygodni, bardziej złożone projekty wielogniazdowe wymagają odpowiednio więcej czasu. Konkretny termin ustalamy indywidualnie po analizie projektu.

Ile kosztuje forma rozdmuchowa?

Koszt formy zależy od wielu czynników: rodzaju i wielkości wyrobu, liczby gniazd, materiału formy, stopnia skomplikowania kształtu i zdobień. Każde zlecenie wyceniamy indywidualnie – wyślij nam specyfikację lub opis wyrobu, a przygotujemy wycenę.

Czy wykonujecie formy do każdego typu maszyny?

Tak. Dopasowujemy konstrukcję formy do parametrów technicznych maszyny klienta, niezależnie od jej producenta. Potrzebujemy jedynie specyfikacji technicznej rozdmuchiwarki lub jej dokumentacji.

Z jakich materiałów wykonujecie formy?

Stosujemy stal narzędziową, aluminium i stopy specjalne. Dobór materiału zależy od planowanej wielkości serii, wymagań jakościowych i budżetu klienta.

Czy oferujecie naprawę zużytych form?

Tak. Oferujemy regenerację form rozdmuchowych, która obejmuje naprawę powierzchni formujących, wymianę zużytych elementów i modernizację. Regeneracja jest znacznie tańsza niż budowa nowej formy i pozwala szybko przywrócić produkcję.

Czy możecie zaprojektować kształt butelki lub opakowania?

Tak. Oferujemy projektowanie form od etapu koncepcji wyrobu. Możemy zaprojektować kształt butelki, kanistru lub pojemnika na podstawie wytycznych klienta, a następnie wykonać do niego formę.

Czy mogę zobaczyć model 3D przed produkcją formy?

Tak. Każdy projekt formy obejmuje wizualizację 3D, którą klient zatwierdza przed rozpoczęciem obróbki. Pozwala to na wprowadzenie korekt bez ponoszenia kosztów produkcji.
